QUY TRÌNH THỬ NGHIỆM SỨ CÁCH ĐIỆN
1. Phạm vi áp dụng
Văn bản kỹ thuật này quy định quy trình thử nghiệm cho các loại Sứ cách điệncho trạm biến áp trung, cao thế.
Sứ cách điện ở đây là các sứ có cách điện rắn: gốm, chất hữu cơ rắn, compoxy vv…
Là sứ đứng sứ chuỗi sứ xuyên không phải các sứ đầu vào máy cắt máy biến áp
Quy trình này vẫn còn trong giai đoạn dự thảo, rất mong nhận được các ý kiến đóng góp từ các chuyên gia kỹ thuật và quản lý để tiếp tục hoàn thiện hơn.
2. Yêu cầu về thiết bị
Hợp bộ thí nghiệm nhất thứ
Các hợp bộ, thiết bị thí nghiệm phải được hiệu chuẩn đạt yêu cầu kỹ thuật và còn hiệu lực làm việc trong thời gian hiệu chuẩn.
Các hợp bộ, thiết bị thí nghiệm phải có hướng dẫn vận hành cụ thể kèm theo đã được Lãnh đạo phê duyệt.
Dây cáp và phụ kiện kết nối giữa hợp bộ thí nghiệm: hộp thử nghiệm(Test Block), dây cáp, dây nối đất…
Đồng hồ vạn năng hiện số.
MegaOhm.
3. Tài liệu kỹ thuật
Hướng dẫn sử dụng cài đặt và vận hành Sứ cách điện (Intruction Manual)
Hướng dẫn vận hành hợp bộ thí nghiệm nhất thứ 3 pha
Sơ đồ trạm biến áp
4. Yêu cầu về nhân viên kỹ thuật
Đã được huấn luyện, kiểm tra kiến thức về quy trình kỹ thuật an toàn và đã được cấp thẻ an toàn.
Đã đọc kỹ tài liệu hướng dẫn sử dụng Sứ cách điện
Có kiến thức chuyên môn phù hợp với công tác thí nghiệm Sứ cách điện.
Nắm vững quy trình sử dụng hợp bộ thí nghiệm điện có liên quan.
Chuẩn bị đầy đủ các vật tư, phụ liện liên quan đến công tác thí nghiệm Sứ cách điện.
5. Thử nghiệm Sứ cách điện
5.1 Chuẩn bị trước khi tiến hành thử nghiệm
Công tác chuẩn bị trước khi tiến hành thử nghiệm phải tuân theo Quy trình thử nghiệm và giám sát thử nghiệm do Cục điều tiết điện lực ban hành
Trong quá trình thí nghiệm nếu phát hiện sự cố không bình thường cần phải có báo cáo tồn tại cho cấp trên ngay để có cách giải quyết.
Tiến hành nối đất an toàn cho hợp bộ thí nghiệm.
5.2 Biện pháp an toàn
Tiến hành các biện pháp an toàn cần thiết trước khi làm việc trong trạm biến áp
Tuân theo Quy trình an toàn điện do EVN ban hành
Khi bơm các tín hiệu áp phải tách cáp và cách ly (từ điểm thử về phía CT/VT hay những mạch liên quan khác) an toàn nhất. Hạn chế mức thấp nhất nhưng nguy hiểm không thể biết trước cho con người và thiết bị.
Khi thực hiện thao tác phải nhẹ nhàng chính xác và dứt khoát.
Khi thực hiện thí nghiệm hoàn tất một chức năng, kiểm định viên ghi kết quả thí nghiệm trong phiếu kết quả.
Sau khi thí nghiệm xong phải trả lại đúng sơ đồ và thông số cài đặt trên Sứ cách điện.
Nhân viên giám sát cần kiểm tra lại sơ đồ và thông số cài đặt trên Sứ cách điện trước khi nhận bàn giao.
5.3 Các phép thử nghiệm Sứ cách điện
5.3.1 Hạng mục kiểm tra bên ngoài:
- Kiểm tra bề mặt sứ, các kết cấu đi kèm
5.3.2 Đo điện trở cách điện:
- Đo điện trở cách điên trước và sau khi thử cao thế
- Dùng megaôm 2500V, chỉ đo khi khô và trước khi lắp lên đường dây vv không nhỏ hơn 300MΩ
5.3.3 Hạng mục thử chịu điện áp xoay chiều tần số công nghiệp:
- Thời gian thử 1 phút đối với sứ có cách điện gốm, 5 phút đối với sứ có cách điện hữu cơ rắn.
5.3.4 Hạng mục đo phân bố điện áp trên chuỗi sứ:
- Chỉ thực hiện cho sứ treo thành chuỗi

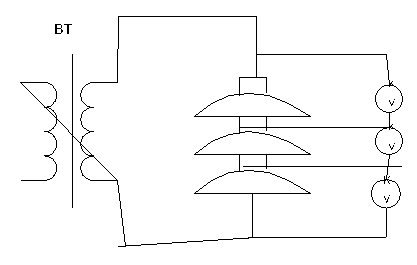

- Đặt điện áp vào chuỗi sứ và đo điện áp trên từng phần tử sứ, dùng kẹp chuyên dụng (vòng kim loại) áp vào phía trên và dưới của một phần tử sứ treo.
- Cơ cấu đo điện áp là cơ cấu tĩnh điện
* Lưu ý: Cần có biện pháp an toàn tránh tiếp xúc điện áp cao (dùng sào cách điện để thao tác đo điện áp)
- Đối với sứ được lắp thành thanh cái ta tiến hành thử cả thanh cái.
6. Đánh giá kết quả
- Một Sứ cách điện được kết luận là đạt nếu tình trạng bên ngoài bình thường đạt yêu cầu kỹ thuật; tất cả các chức năng của Sứ cách điện này làm việc tốt, chính xác.
- Sau khi thực hiện xong tất cả các phép thí nghiệm trên một đối tượng thiết bị, TNV cần phải vệ sinh thiết bị đo, dọn dẹp và hoàn trả sơ đồ và thiết lập Sứ cách điện về trạng thái như khi đã nhận ban đầu.
